飛絡力更換主機板上方晶片ROM

飛絡力更換主機板上方晶片ROM

飛絡力更換主機板上方晶片ROM

更換晶片我覺得應該算是調台的一種,畢竟它掌控了整部機台超過八成以上的功能控制,某些狀況晶片是有所謂的汰舊換新的,會因為一些娃娃機的夾法產生不同的變化。

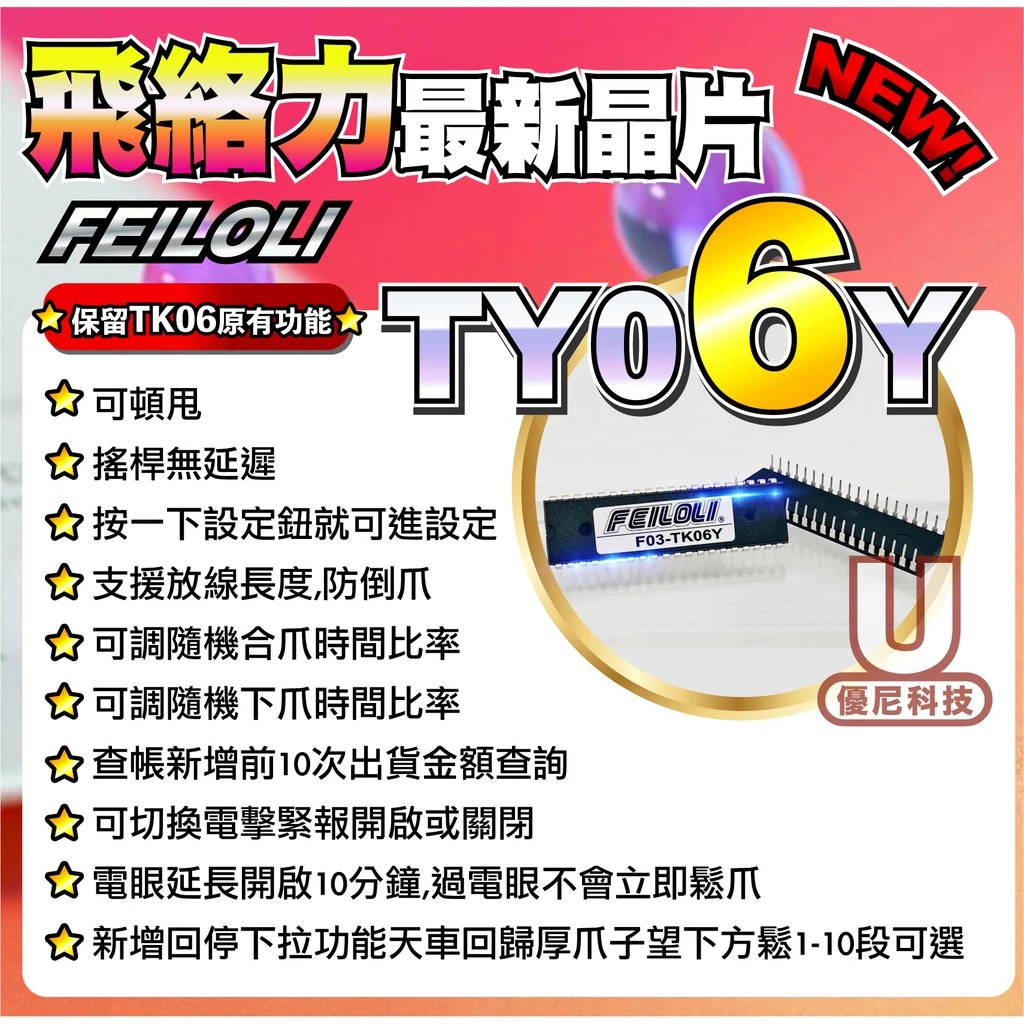

舉例在 2020 年的 5 月初左右,新款的飛絡力晶片上市了,名為 TK06、TK06Y,Y 版是修正 06 版的馬達延遲問題,據瞭解是會讓夾客在玩時感覺到搖桿操控不同步的問題,故修正。

不過版本再怎麼換,晶片 ROM 的更換該怎麼做?其實非常簡單啦!

飛絡力更換主機板上方晶片ROM

如果有 IC 拔除器,這是最穩也是最不會把針腳弄歪弄斷的工具,各大五金行通常都買得到這種工具。如果真的沒有工具,下面這個是我常用的方式:

飛絡力更換主機板上方晶片ROM

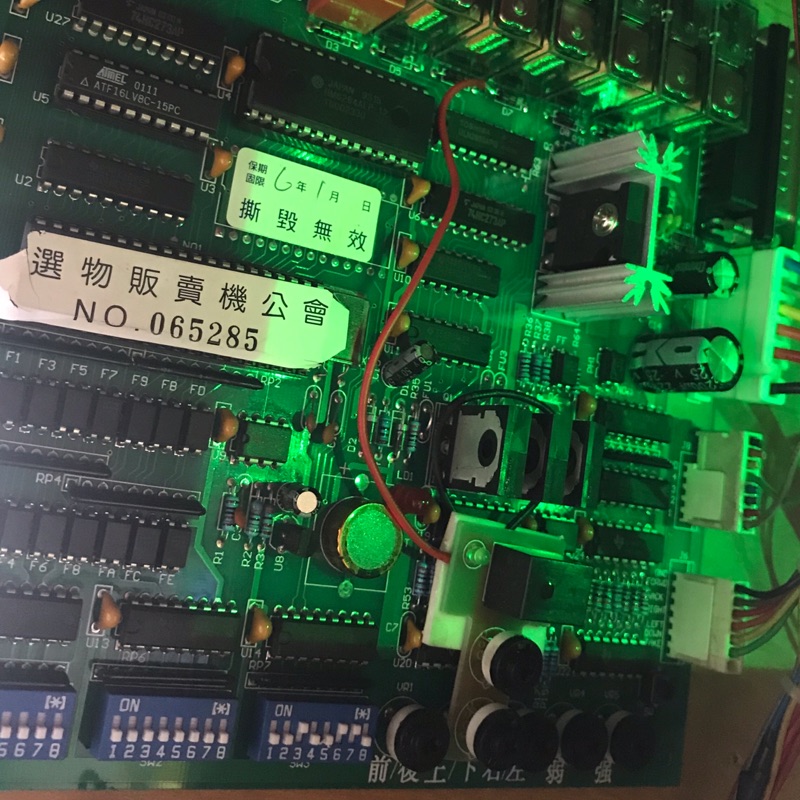

請一定要先關機!!!!千萬別沒關硬上,會燒板子跟電到的!拿一支小支的一字螺絲起子,找到主機板這個位置,從側面插進去。

飛絡力更換主機板上方晶片ROM

插入螺絲起子後,稍微逆時鐘轉一下就可以將一端的接頭給撬起來,小心慢慢撬就可以將其拔起來,晶片另一頭的腳會容易被折彎,但不會很容易斷,稍微把腳扳正就好。

拔掉後,將要更換的對準腳位插入,千萬別歪歪的插入,有對錯腳位的輕則功能異常,重則燒板子唷!慢慢仔細看就可以了,難度其實大概只有兩顆星。

祝各位更換晶片順利!
